DC en puls converter module Kemo

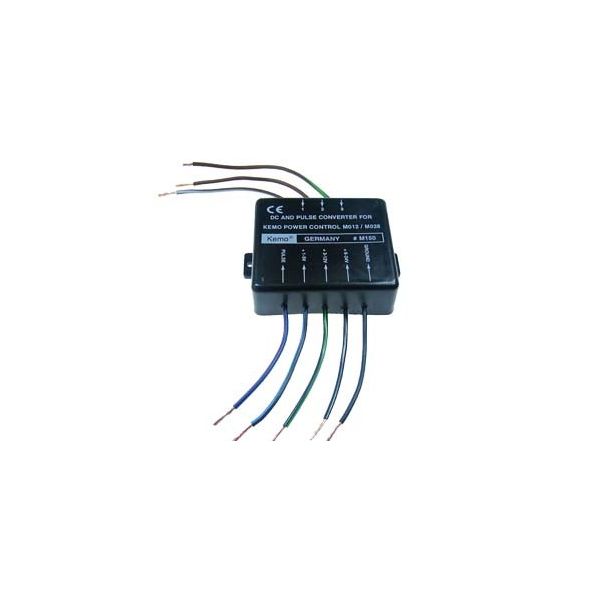

Kemo DC en Puls converter, M 150
Module

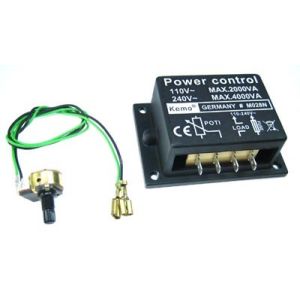

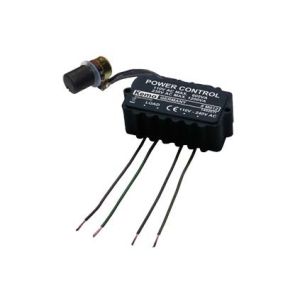

Door het voorschakelen van deze module kunnen onze dimmer-modules( 230 of 110V), KemM012+ KemM028 met een gelijkspanning of pulsbreedte sturing aangestuurd worden ( door middel van microcomputer of Pc).Dit moduul wordt aan de contacten  van de potmeter aangesloten.
Galvanische sturing scheiding via opto-coupler.
U kunt kiezen van een aansturing( bij 230V): DC 1...5V, DC 3..12V, DC 6...24V of TTL rechthoek-puls 5V+ 1...10 kHz, bandbreedte 10...90% Pwm.
De regeling vind plaats door het veranderen van de bandbreedte.
Voedingsspanning: 110 of 230V AC ( wordt via de aansluiting van het dimmer moduul geactiveerd).
Uitgang: het moduul geeft een stuurspanning aan de potmeter ingang van het dimmer moduul M 012 of M 028.
Ingang: het moduul M150 kunt u kiezen of stuurspanningen aansturen of TTL pulsen.
Ingangs weerstand: stuuringang 1...5V= > 1.4K, stuuringang 3...12V=> 4.1k,stuuringang 6...24V=> 9.1K, TTL ingang > 1.1k
afmetingen: ca. 70 x 60 x 23 mm
